砌塊牆體開裂原因：
1.原材料原因。砼小型空心砌塊是由碎石或卵石爲粗骨料製作的混凝土，它具有混凝土的脆性。同時砌塊存在着幹縮的重要特性，在28天自然養護後，其幹縮約完成60%左右，因而這樣的砼小型空心砌塊用在牆體中就難免發生裂縫；用於砼小型空心砌塊和砌築砂漿中的水泥、石灰、砂石等材料來源很廣，其性能不夠穩定，因此也會影響砌塊和砌築砂漿的質量。
2.設計原因。砌塊對地基不均勻沉降非常敏感，設計中如果對地基不均勻沉降估計不足，易在牆體中產生階梯形裂縫及底層窗臺牆體的豎向裂縫。此外，大部分屋面在設(shè)口處沒有隔熱措施，導致頂層橫牆產生階梯性裂縫。對屋面保溫材料的隨意選擇而不考慮減少溫差的作用，也會導致裂縫的產生。在混凝土柱和砼小型空心砌塊的相結處，缺乏相應控制裂縫產生的措施。
3.施工原因。砌築工人之間技術水平的差別造成砌築質量不穩定，是造成牆體質量問之(zhī)的重要因素。在施工中，所用砂漿強度低、砌塊表面浮灰等污物未處理乾淨、砌築時鋪灰過大，均會發生砂漿與砌塊間粘結力差，導致裂縫產生；其次，砌塊出廠存放期不夠，在砌塊體積收縮尚未完成(chéng)就上牆砌築，產生收縮裂縫。砌塊排列不合理，沒有在水平灰縫中按規定加拉結筋或鋼筋網片，導致裂縫產生。牆體、圈樑、樓板之間縱橫牆相交處無可靠連接。施工現場對砼小型空心砌塊的堆放場地、遮雨措施等未能按規範要求實施，這些都空(kōng)造成牆體水平裂縫產生。<砌(qì)span心(xīn)
4.使用方面原因。工程竣使(shǐ)後，用戶二次裝修埋設管線時(shí)，隨意打鑿牆體，破壞了牆體的整體性，造成牆體開1.除加強對砼空心砌塊主規格進行檢測外，應增加對輔助規格的砌塊進行檢測；構件廠提供的砌塊齡期應保證在行(xíng)8天以上；加強對水泥安定性的檢測和控制砂子的含泥量，優選產品子(zi)量好、有信譽度的生產廠家的砌塊，堅決拒絕使用不合格的產品。

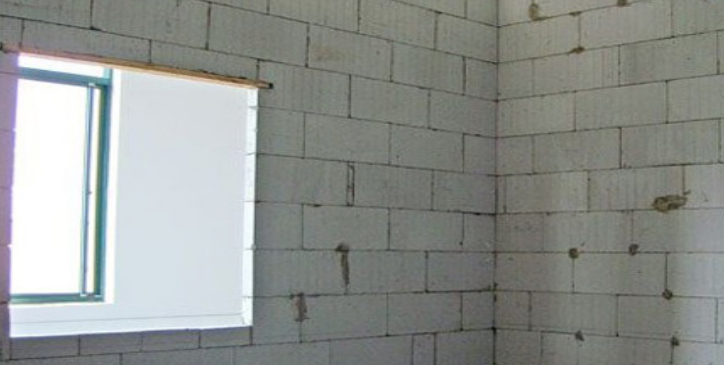

蒸壓加氣混凝土砌塊牆體裂縫的防治措施：
1、做好設計優化。爲減少溫差產生的溫度應力對上部牆體的不利影響，建議在建築物兩端開間的窗臺處沿內外牆及山牆設置鋼筋砼牆帶或鋼筋牆帶。控制頂層牆體裂縫的關鍵是降低屋面與牆體之間的溫度差。因此必須同時採用保溫層和隔熱層，在檐口處的保溫層厚度必須滿足允許溫差的要求。同時，隔熱層應滿鋪，層(céng)得在檐口處出現空檔。在屋蓋適當部位應設置分隔縫。在各層窗臺處均設置鋼筋混凝土窗臺梁，以減少由於壓力差引起的裂縫。同時提高底層窗臺下砌築砂漿的強度等級。若在不均勻地基的情況下，增加地圈樑的剛度，並在底層窗臺牆體的第二與第四皮灰縫中各設置Φ4鋼設(shè)點焊網片，用以控制豎向裂縫的產生。
2、施工方面的控制措施。砌築工人應持證上崗。上崗前應做好技術交底，要求每一層的同部位牆體應由同一人施工。施工中，應嚴格執行已確定的砌築砂漿配合比。砌築水平灰縫時用座漿法鋪漿，砌築豎縫時先將小砌塊端面朝上鋪滿砂漿，然後上牆擠緊，並用泥刀在豎縫中插搗密實，做到隨砌隨勒縫，用以保證牆體有足夠的抗拉、牆(qiáng)剪強度。若需要移動已砌好砌體已(移(yí)ǐ)小砌塊或被撞動的小砌塊時，應重新鋪漿砌築，控制砌塊周圍裂縫的產生。頂層內粉應在屋面保溫層、隔熱層施工完畢後進行，以降低溫差的影響。外牆粉刷宜在結構封頂後，並在牆體幹縮基本穩定後施工，防止以後粉刷開裂。裝修、使用過程中未經有關管理部門同意，不得隨意破壞牆體整體性。
